不定形耐火材料的施工，是顯現(xiàn)材料性能和貫徹設(shè)計(jì)意圖的關(guān)鍵環(huán)節(jié)，也是獲得爐子長壽的重要基礎(chǔ)。因此，必須精心準(zhǔn)備，精心施工。
不定形耐火材料的施工，主要分為搗打、振動(dòng)、噴涂、涂抹、投射和投擲等。最常用的是前三種施工方法。涂抹一般系手工操作，主要用于管式加熱爐、煙道、煙囪，連鑄中間包和多種窯爐襯體的表面涂層等；投射主要用于鋼包，目前較少使用；投擲系人工操作，主要用于補(bǔ)爐。
耐火可塑料施工系用搗固機(jī)或風(fēng)鎬搗打的。耐火搗打料施工與之有相同之處，故也作簡單介紹。
（一）施工準(zhǔn)備
根據(jù)設(shè)計(jì)要求，對(duì)爐子鋼結(jié)構(gòu)、基準(zhǔn)線和孔洞等部位，進(jìn)行全面驗(yàn)收，合格后方可施工。施工部門應(yīng)清理爐內(nèi)及其附近的雜物，將空壓機(jī)、施工機(jī)具和腳手架等，運(yùn)至現(xiàn)場。空壓機(jī)接通電源，試運(yùn)轉(zhuǎn)正常。表1為搗固機(jī)和風(fēng)鎬的型號(hào)及主要技術(shù)指標(biāo)。它可直接用于搗打料施工，搗打可塑料時(shí)，錘頭需加橡皮墊。施工工具還有修整刀、切縫刀、透氣釬、鋼絲刷，與錨固磚形狀相同的壓模和固定錨固磚用的木楔等。
耐火可塑料料坯應(yīng)放置在陰涼的倉庫內(nèi)保存，施工前應(yīng)檢查其可塑性，符合要求方施工。簡單判定法是，用手攥可塑料，容易捏成團(tuán)而不散，即可使用。
爐墻不高時(shí)，其隔熱層可一次砌成，否則應(yīng)分段分層砌筑；爐頂隔熱層的施工，可邊搗打爐頂可塑料襯體邊鋪設(shè)隔熱層，也可搗打完?duì)t頂可塑料襯體，集中鋪設(shè)隔熱層或用隔熱澆注料澆灌。總的原則是，鋪設(shè)或澆灌爐頂隔熱層時(shí)，絕對(duì)不允許將吊掛磚的金屬連接件埋在其中即將該件裸露在空氣中，以便散熱，提高其壽命。
耐火可塑料施工時(shí)，爐墻無需支模板。遇有孔洞，需支胎模，某些局部也支模板；爐頂需全部支設(shè)模板；這些模板的支設(shè)，尺寸應(yīng)準(zhǔn)確，模板有強(qiáng)度和剛度，支設(shè)牢固，不得走形；腳手架一般是邊搗打施工邊支設(shè)，應(yīng)牢固。
施工過程中，各工種之間要密切配合。環(huán)境溫度低于10℃時(shí)，應(yīng)做好防寒措施。施工開始后，需連續(xù)地不間斷地進(jìn)行。若必須中斷時(shí)，需用塑料布覆蓋在打結(jié)面上，防止脫水。如停工時(shí)間長，打結(jié)面干硬的話，應(yīng)除去干硬層并用鋼絲刷刷毛，然后方可接著施工。在施工過程中，按設(shè)計(jì)的膨脹縫位置，安放好填縫材料，其周圍應(yīng)精心搗打密實(shí)。
（二）搗打施工

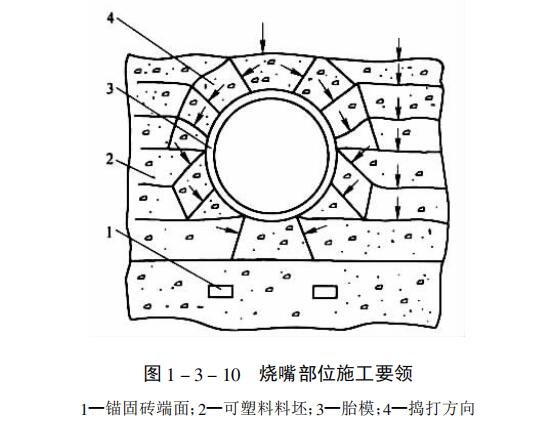

搗打耐火可塑料爐墻時(shí)，首先將料坯緊密無間的平擺起來，只準(zhǔn)擺一層料坯。工作面 側(cè)應(yīng)安放完整無損的料坯，其內(nèi)側(cè)允許安放掉角、破損的料坯或修整下來的碎料；其次用搗固機(jī)或風(fēng)鎬搗打，錘頭沿爐墻長度方向行走，錘頭面應(yīng)疊壓1/4左右。整個(gè)料坯面搗打2~3遍即可錯(cuò)縫鋪置下一層料坯，然后繼續(xù)搗打，依此類推；第三，當(dāng)遇到錨固磚時(shí)，將爐墻可塑料搗打至錨固磚上表面，在安裝磚的位置挖去部分料，放置壓模，打進(jìn)可塑料中，當(dāng)達(dá)到安放錨固磚的尺寸時(shí)，將壓模取出，安裝錨固磚。這樣能使錨固磚與耐火可塑料緊密咬合，防止竄火，同時(shí)也防止?fàn)t墻內(nèi)傾或倒塌；第四，當(dāng)遇有孔洞時(shí)，例如燒嘴部位，其施工要領(lǐng)見圖2。當(dāng)爐墻搗打面至燒嘴下表面約為100mm時(shí)，牢固地安裝胎模，一層層的鋪料坯，分層進(jìn)行搗制。每層施工時(shí)，先搗打胎模周圍料坯，再打水平鋪的料坯，最后封口。
耐火可塑料搗打施工，一般采用搗固機(jī)，其沖擊功和沖擊頻率略小些，因?yàn)樗饶突饟v打料含水多些，所以也能搗打密實(shí)。應(yīng)當(dāng)指出，搗打施工的關(guān)鍵是，搗打方向必須與窯爐襯體的工作面平行，如圖2所示。也就是說，直立爐墻必須垂直方向搗打，爐頂工作面呈水平狀態(tài)，因此必須水平方向搗打。這樣可減少襯體的分層現(xiàn)象，也可增加襯體的致密程度。
耐火可塑料爐頂搗打時(shí)，先支設(shè)模板約為600mm寬，系吊模。同時(shí)支設(shè)腳手架，堆放材料，操作人員站立。首先將耐火可塑料料坯立鋪一層，然后搗打密實(shí)，依此類推；其次，遇有吊掛磚時(shí)，處理方法同爐墻錨固磚。當(dāng)安裝好吊掛磚后，在吊掛梁與吊掛磚之間，用木楔卡死，方可繼續(xù)施工；最后，按設(shè)計(jì)厚度將爐頂襯體上表面多余的部分除去。就可再支設(shè)模板，循序漸進(jìn)。當(dāng)此段搗打完成后，先施工的那段模板，可拆下來再用。
（三）襯體工作面處理
耐火可塑料襯體工作面的處理，主要包括表面修整、扒毛、刺扎排氣孔和切膨脹縫等。該工作最好與搗打施工工序同步進(jìn)行，如表面變干，可用水噴霧濕潤后再處理。
耐火可塑料爐墻搗打時(shí)，一般不支模板，因此襯體比設(shè)計(jì)尺寸厚些，必須用修整刀將多余部分切除，這就是表面修整。切除下來的可塑料，如未變干，可用于工作層的內(nèi)側(cè)。爐頂和孔洞等部位，拆模后表面較光滑，所以用鋼絲刷扒毛，露出內(nèi)部氣孔，便于水分的排除。耐火可塑料襯體表面，采用透氣針即φ4mm的鋼釬，垂直于工作面扎排氣孔，孔的深度為襯體厚度的1/3左右，孔的中心間距150~250mm 。該孔的另一個(gè)作用，能緩沖襯體的急劇膨脹，防止產(chǎn)生裂紋或剝落。 耐火可塑料爐墻的水平膨脹縫，是用切縫刀切制的。拔刀時(shí)，應(yīng)緩慢進(jìn)行，以防破壞襯體表面。
整個(gè)襯體工作面處理后，如不能及時(shí)烘爐，應(yīng)采用塑料薄膜將其工作面蓋嚴(yán)，以防脫水變硬，堵塞氣孔，影響烘爐時(shí)的水分排除。
